村莊生活污水造成的環境污染不僅是村莊水源地潛在的安全隱患,還會加劇淡水資源的危機,使耕地灌溉得不到有效保障,危害農民的生存發展。以江蘇省為例，江蘇省自2007年以來，通過村莊環境整治行動、農村環境連片整治、覆蓋拉網式農村環境綜合整治和省級試點縣等工作，扎實推進農村生活污水治理工作，截至2018年底，全省46個試點縣（市、區）完成了近9000個村莊生活污水處理設施建設，累計12000多個村莊建有生活污水處理設施。由于經濟條件限制及環境保護意識的薄弱，我國農村大部分地區現有的污水處理設施較為簡陋或不能正常運行，根據《國家審計署發布2018年第2號公告》，江蘇省7個縣（市、區）在覆蓋拉網式農村環境綜合整治項目中建設的195個污水處理設施有146個閑置，涉及投資10449.77萬元，亟需將已有農村污水處理設備進行集中管控。

1．農污治理項目運營管理的問題

以江陰農污治理項目為例，其中運維管理的問題主要為：①涉及1137個站點，遍及987平方公里面積，2960個自然村，由于站點多、面廣的原因，不能實時獲取站點運行信息數據，設施出現故障問題不能及時發現，給處理站周邊的環境、物資帶來損失。②每次巡檢1000多個站點，巡檢質量參差不齊，運營人員對巡檢結果的管理困難。③出現設施故障后，傳統由運營人員人工下發維修工單，運維人員將近200人，組織協調難度大。④為避免擾民，大多站點都設置在鄉村較遠的地方，根據地圖定位，經常存在巡檢/維檢人員找不到站點導致漏檢的情況。

2．智慧農污管理平臺的設計

2.1建設目標

村莊污水運營管理項目“三分在建、七分在管”，污水處理設施布局分散，要實現把處理設施管起來。村莊污水管理平臺的核心就是通過對污水處理設施的集中運營管理，保證一體化處理站、提升泵站、凈化槽及其配套的液位傳感器等電氣元件的正常運轉，實現污水處理項目高效、有序的運營管理。

智慧農污管理平臺的主要目標是實現污水處理站點管理和設施運維管理。站點管理通過工藝組態圖實時遠程獲取全部站點的運營信息，監控運營狀態、設備工況、累計處理污水水量等信息。運維管理通過遠程PC端和移動端App聯通，進行運維人員的巡檢、維修工作的規范化管理，設施產生的遠程平臺工藝監測未發現的非數據類問題和故障維修工作。

2.2平臺總體架構

智慧農污管理平臺采用面向服務架構、分層架構體系，從邏輯上分為感知執行層、傳輸網絡層、數據服務層、應用支撐層、應用層、交互展示層。具體框架如圖1所示。

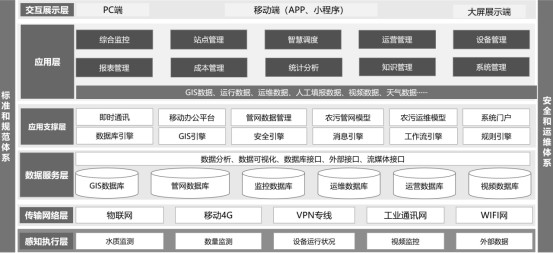

圖1　農污智慧管理系統總體架構

感知執行層：利用各種感知設備、技術手段和方法，實現對處理站水量、能耗、設備設施運行狀態等關鍵數據指標的實時監測，并支持化驗數據、工程信息等信息的人工錄入。

傳輸網絡層：主要是將采集到的數據傳輸?shù)綌?shù)據中心，傳輸方式分為有線和無線兩大類，包括物聯網、無線移動通信網絡。

數據服務層：基于云計算技術，將云端的數據和信息進行分類,然后對各種數據和信息進行分析和使用，實現數據在系統內以及系統與系統之間的數據交換與共享，滿足大量計算與存儲資源的需求。集成GIS數據、管網數據、在線監測數據、運維數據、運營數據、視頻數據以及圖片、文檔、多媒體等非結構化數據，實現多源、多格式、多類型數據的融合，對數據多角度整合、分析、調用、交互、共享。

應用支撐層：提供即時通信、移動辦公平臺、微信平臺、農污管網模型、農污運維模型、門戶管理、數據庫引擎、GIS引擎、安全引擎、消息引擎、工作流引擎、規則引擎等功能，為業務應用提供基礎支撐。

應用層：提供用戶使用的系統功能單元，主要業務功能包括綜合監控管理、智慧調度管理、智慧運維管理、報表管理、設備管理、知識管理等。

交互展示層：應用各種先進技術進行業務成果的發布展示。具體展示方式包括PC端、大屏幕展示系統、移動端（手機App、微信小程序）。

標準和規范體系：支撐項目建設和運行的基礎，是實現應用協同和信息共享的需要，是節省項目建設成本、提高項目建設效率的需要，是系統不斷擴充、持續改進和版本升級的需要。

安全和運維體系：保障系統安全應用的基礎，包括物理安全、網絡安全、信息安全及安全管理等。

2.3遠程PC端設計

遠程PC端可以實現對運維項目的統籌管理，模塊包括站點管理、智慧調度、電子巡檢、運維管理，使用對象是運營管理人員。

2.3.1站點管理

站點管理設施的工藝數據采集使用智能網關，無線智能網關具有低功耗、高可靠性和穩定性等優點，通過4G無線通信的方式傳送到服務器。智能網關是集成模擬信號采集、開關量輸入、開關量輸出、計數和無線數據通信于一體的高性能測控裝置，支持以太網通信，串口通信，RS485通信和4G無線數據通信于一體?？梢灾苯咏尤敫鞣N傳感器、標準變送器信號、儀表等輸出的模擬信號、電平信號、干觸點、脈沖信號等。

站點管理界面展示站點的工藝組態圖，污水處理站的站點管理界面如圖2所示。供管理人員實時查看站點基本信息、設備運行工況及參數、污水處理工藝參數。站點設置視頻監控，農污處理站點電子圍欄，通過AI智能視頻監控系統智能捕獲可疑異常情況，自動生成告警信息，同步發送至PC端運營中心、相關負責人的App。

2.3.2智慧調度

智慧調度管理實現故障告警后系統自動就近調度巡檢/維檢人員，數據流邏輯如圖3所示，具體為：生成故障告警信息后，系統根據預設告警域值判斷告警級別，嚴重告警則觸發智能調度系統，進行告警定位，匹配相關專業、離故障點最近的運維人員，生成維檢任務單，實現智能派單。運維人員通過App接收任務，根據導航路徑前往故障點，在將告警處理完成后回填相關處理信息。故障解決則歸檔智慧調度歷史數據庫，故障未解決則重新觸發智慧調度系統。

管理人員通過智慧調度界面總覽調度概況，如圖4所示，展示告警數量、告警分布、調度數量、調度分布，進一步查看詳細告警內容、調度人員、維護情況等信息，人工可以進行處理異常告警、對調度任務重新派單等操作。

智慧調度功能可以自動完成90%以上的告警處理，隨著數據庫對故障告警信息的積累和學習，告警自動處理的概率會更高，最終實現中控室少人值守或無人值守。

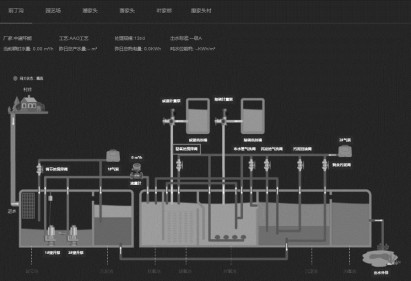

圖2　處理站工藝組態圖

圖3　智慧調度數據流

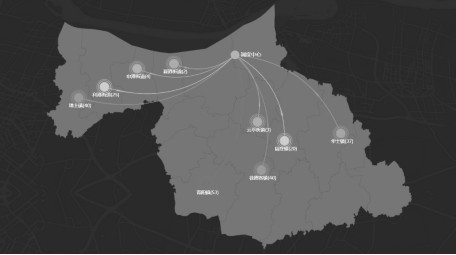

圖4　智慧調度管理頁面

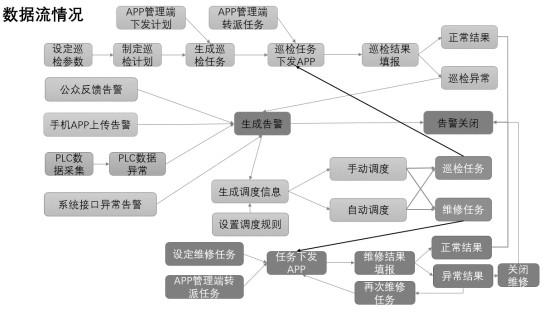

圖5　巡檢管理數據流

2.3.3電子巡檢

電子巡檢是一種線上的設備巡檢方式，具體為系統對所有接入平臺的工藝設備每30s讀取一次狀態信號，自動、實時生成巡檢報告單。系統基于大數據技術，進行數據挖掘，對比單臺設備的運行數據、歷史數據與實時數據曲線、運行趨勢，從而進行預判，結合設備基礎數據庫對設備運行的年限折舊要求、運行累計時間要求，形成智能預警。自動識別異常數據并生成告警，觸發智慧調度功能。實現設備故障精準預測，輔助差異化精益運維管理，設備風險評級管控,降低設備故障率，進行設備安全、設備工況的預防預控。

2.3.4運維管理

運維管理是管理人員對巡檢/維檢工作的全流程管理，包括告警信息處理管理、進度跟蹤，進一步查看告警信息詳情，告警位置、內容、級別、上報人、處理人、處理流程。制定巡檢規則、巡檢計劃，按照處理站、泵站設置細分巡檢條目、巡檢計劃、執行周期，定期自動下發巡檢任務。自動生成巡檢路線、巡檢流程，對巡檢人員進行定位與軌跡統計，在地圖上查看運維巡檢車輛及人員進行全程軌跡。對巡檢結果統計分析、評價考核，對使用車輛信息管理、使用記錄，對工作人員統一排班、考勤管理。

巡檢管理的數據流過程如圖5所示，具體為通過巡檢App、讀取的設備數據獲得告警信息，觸發一個新的巡檢/維檢流程。系統通過預先設置的調度規則自動判別告警數據的告警類型，讀取相應調度信息、巡檢/維檢方案。如果告警類型符合預設的調度規則，通過告警的定位坐標工作人員的App定位坐標，計算最近的工作人員的位置，自動派發巡檢或者維檢任務和告警信息到工作人員的手機App，從而實現自動調度；如果不符合預設調度規則，需手動派發巡檢或維檢任務。接到任務的工作人員根據定位導航到指定的告警位置，執行任務后填報巡檢或維檢的結果信息。如果反饋結果正常則結束這個流程；如果反饋結果異常，則需要重啟一個巡檢或者維檢子流程，直至流程結束。

2.4App移動端設計

App移動用于巡檢人員執行巡檢任務，基于移動GIS技術，結合GIS系統與GPS系統的相關功能來實現包含導航定位、信息采集、管理以及傳輸?shù)葍?nèi)容在內的整個巡檢過程。在移動端加載地圖導航功能，系統能在獲取農村污水處理站點位置后自動規劃巡查路線。

App移動端的主要功能為查看站點位置分布、查看站點基本信息、考勤打卡、接收巡檢任務、規劃路徑和導航、提交巡檢結果、車輛使用申請、即時通信，巡檢管理人員的權限支持流程審批。填報支持文字描述、錄制語音、上傳照片。

3．系統使用的關鍵技術

移動GIS技術：移動GIS是以空間數據庫為數據支持、地理應用服務器為核心應用、無線網絡為通信橋梁、移動終端為采集工具的應用工具。并且具有移動性、信息載體多樣性以及服務實時性等優點，將其應用于管道巡線工作，能夠有效實現巡檢工作的信息化和智能化，實現全天候、全地域的信息訪問。

GPS技術：利用GPS定位衛星，在全球范圍內實時進行定位、導航。主要解決巡檢過程中巡檢人員位置信息獲取問題，為后續的巡檢開始點匹配、簽到點匹配、巡檢軌跡展現做支撐。

云計算技術：是一種分布式計算，通過網絡“云”將巨大的數據計算處理程序分解成無數個小程序，然后通過多部服務器組成的系統進行處理和分析這些小程序得到結果并返回給用戶?？梢栽诤芏痰臅r間內（幾秒種）完成對數以萬計的數據的處理，從而達到強大的網絡服務。

智能監控技術：采用圖像處理、模式識別和計算機視覺技術，通過在監控系統中增加智能視頻分析模塊，借助計算機強大的數據處理能力過濾掉視頻畫面無用的或干擾信息、自動識別不同物體，分析抽取視頻源中關鍵有用信息，快速準確地定位事故現場，判斷監控畫面中的異常情況，并以最快和最佳的方式發出警報或觸發其他動作，從而有效進行事前預警，事中處理，事后及時取證的全自動、全天候、實時監控的智能系統。

4．應用效果

4.1提升設施感知能力

通過采用智能網關，運用物聯網采集技術、智能傳感技術，夯實感知采集建設，結合4G傳輸，實現水信息的動態感知和智能發現，為智慧農污管理提供數據基礎。感知采集是數據建設的根源，是業務應用建設的基礎，對于工程安全運行和調度控制起關鍵性作用。

4.2把控巡檢質量

管理人員制定定期巡檢內容，通過PC端統一下發定期巡檢任務至巡檢人員的App客戶端，巡檢人員通過NFC進行站點打卡，按照巡檢內容逐項檢查、通過文字描述、語音描述、上傳照片的方式記錄，并上傳至系統保存。管理人員通過巡檢率、完成時間對巡檢內容考核。

4.3提升運維人員組織效率

根據GPS全球定位技術、移動GIS技術，設施故障告警后自動生成巡檢任務，并計算距離故障點距離最近的巡檢人員，將任務派發至該人員的App客戶端。對比傳統的人工派單模式，將故障處理時間由至少30min縮短至10s以內，避免調度幾十公里外運維人員的情況發生。

4.4減少漏檢、提升巡檢效率

在客戶端GIS地圖根據站點坐標生成定位，支持運維人員現場通過App客戶端查看巡檢站點坐標，并支持一鍵重新校核。巡檢人員通過使用巡檢App客戶端導航到巡檢站點。通過運營人員自主維護更新站點坐標，保持站點位置的精準性，避免找不到站點漏檢或花費時間尋找站點導致巡檢效率下降。

5．結語

本項目應用在江陰農村污水治理項目中，經過智慧管理技術研究及平臺應用得到一些成果，隨著工程應用的擴展，客戶需求提高，未來可以在管網模型、運維模型上進行研究，進一步提升平臺的故障檢測能力、故障預防能力。

來源：中國高新技術
